今回は日本で一番人気の漫画である
Hunter x Hunterに登場するアイテム
「リスキーダイス」をMatplotlibで
制作してみました

解説動画はこちら



リスキーダイスについての説明は
改めてする必要も無いでしょうけども
一応やっておきますね


という素敵なアイテムです

これを作っていくのを考えましょう

正20面体は正三角形が
20個組み合わさった多面体です

これを展開したものを
Matplotlibで描写していきます

正三角形を描くには
3点が必要です



頂点の座標

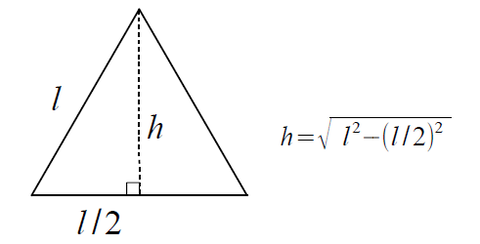

正三角形の高さは
公式で求められます

それぞれの座標を求めて3角形を描き
展開図になるように3角形を
配置すれば良いですね

ただそれだけだと組み立てられないので
余白、のり代部分を作ってあげます



リスキーダイスの展開図を描画するコードはこちら

import matplotlib.pyplot as plt
import matplotlib.patches as pat

fig = plt.figure(figsize=(16, 16))
ax = plt.axes()

# 正20面体
l=1
h = (l**2 - (l/2)**2) ** 0.5
for i in range(5):
    x=l*i
    # 1段目
    p = pat.Polygon(xy = [(x,0), (x+1,0), (x+l/2 , h)],fc = "gray",ec = "black")
    ax.add_patch(p)
    p = pat.Polygon(xy = [(x+l/2,h), (x+l/2+l,h), (x+l , 0)],fc = "white",ec = "black")
    ax.add_patch(p)
    # 2段目
    p = pat.Polygon(xy = [(x+l/2,h), (x+l/2+l,h), (x+l , h*2)],fc = "gray",ec = "black")
    ax.add_patch(p)
    p = pat.Polygon(xy = [(x,h*2), (x+l,h*2), (x+l/2 , h)],fc = "gray",ec = "black")
    ax.add_patch(p)
    # 3段目
    p = pat.Polygon(xy = [(x,h*2), (x+1,h*2), (x+l/2 , h*3)],fc = "white",ec = "black")
    ax.add_patch(p)
    p = pat.Polygon(xy = [(x+l/2,h*3), (x+l/2+l,h*3), (x+l , h*2)],fc = "gray",ec = "black")
    ax.add_patch(p)

# のり代
p = pat.Polygon(xy = [(l*5,h*2), (l*5+l,h*2), (l*5+l/2 , h)],fc = "white",ec = "black")
ax.add_patch(p)

# 切り取りライン
for i in range(4):
    x=l*i + l
    plt.plot([x, x+l/2], [0, h],color="red")
    plt.plot([x, x+l/2], [h*2, h*3],color="red")

# テキスト
for i in range(5):
    x=l*i
    if i!=0:
        ax.text(x + l/2 , h/3 , '大吉',color="white",size=30,va='center', ha='center')
    else:
        ax.text(x + l/2 , h/3 , '大凶',color="red",size=30,va='center', ha='center')
    ax.text(x + l , h/3+h , '大吉',color="white",size=30,va='center', ha='center')

    # 逆さ文字
    ax.text(x + l , h*3-h/3 , '大吉',color="white",size=30,va='center', ha='center',rotation = 180)
    ax.text(x + l/2 , h*2-h/3 , '大吉',color="white",size=30,va='center', ha='center',rotation = 180)

plt.axis('scaled')
plt.axis('off')
plt.show()

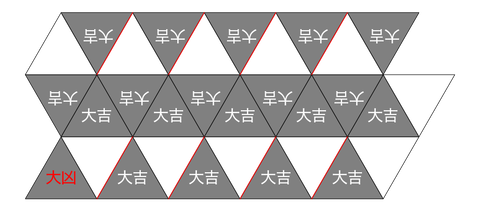

実行すると・・・
こんな感じのが出来上がります

リスキーダイス

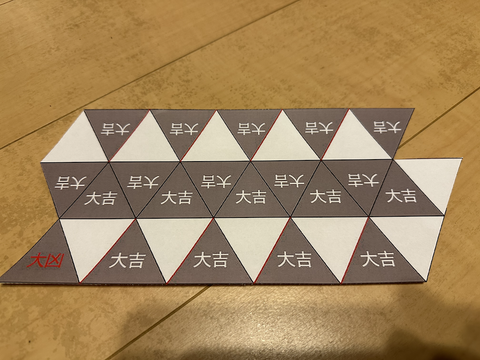

これをカラー印刷すると・・・


いらない部分を切り取って
赤い線は切り取り線で
白い部分がのり代です

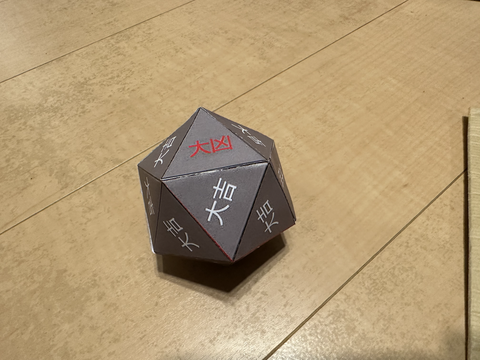

いい感じに糊付けすると・・・



いい感じにサイコロになりました

W杯
日本 vs クロアチア

何度か振った結果・・・

大吉しか出ませんでしたーーー


なので、クロアチアにも
勝ってくれる事でしょうwww

今回はリスキーダイスを
Matplotlibで制作してみました

作りたい方は画像をダウンロードして
印刷して工作してみて下さい

それでは
